保护器件

保护器件：瞬态电压抑制器（TVS）、静电保护二极管（ESD）、半导体放电管。

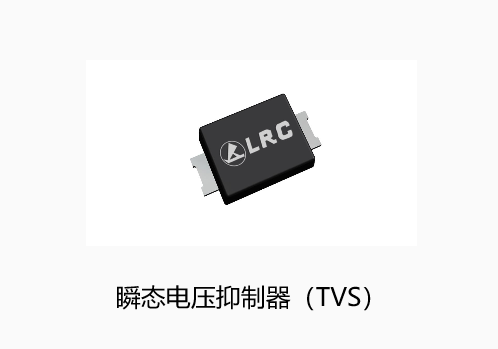

（1）瞬态电压抑制器（TVS）：TVS是瞬态电压抑制器（Transient Voltage Suppressor)的简称，是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10~12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。

（2）静电保护二极管（ESD）：ESD保护管属于TVS的一种，其工作原理与TVS相同。ESD保护管是专门设计用于吸收ESD能量并且保护系统免遭ESD损害的固态元件，如果应用得当，ESD保护管将限制跨在被保护元件上的电压刚好高过额定工作电压，但是却远低于破坏阈值电压。

（3）半导体放电管：TSS是一种PNPN型的器件，可以看作一个没有门极的晶闸管。当一个浪涌电压超过TSS的关断电压时（VDRM），TSS将电压限制在转折电压以下，这时，当通过TSS的电流超过开关电流，TSS将处于短路的状态。当通过TSS的电流低于去维持电流IH，TSS将重置恢复到高阻抗状态
